應用領域
適用于：機床、壓力壓鑄機械、工程機械、塑料機械以及各類液壓系統。
產品中心

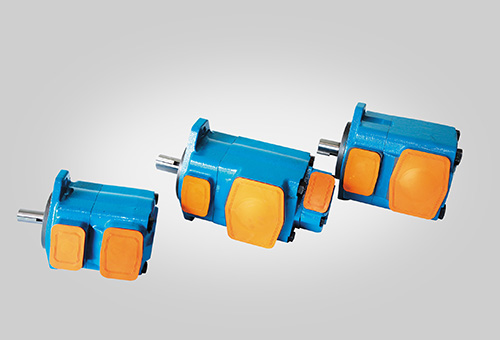

VQ系列葉片泵
采用液壓平衡的子母葉片結構，使該泵具有壓力高、流量大、體積小、運轉平穩、噪音低等特點，該泵為插裝式結構，可在現場更換機芯套件，縮短了停工時間，提高了生產率，此外，該系列葉片泵，規格齊全，性能優良可靠，結簡單合理，安裝維修方便。
型號說明
| F3
|
-
|
20VQ
|
-
|
5
|
A
|
F
|
-
|
11
|
| 密封方式
|
|
系列號
|
|
排量
代號
|
連接
方式
|
安裝與軸密封形式
|
|
軸伸形式
|
| F3:氟橡膠密封
無要求時省略
|
|
20VQ
(7.5~45mL/r)
|
|
2、3、4、5、6、7、8、9、10、11、12、14
|
1.A-SAE4螺栓連接
M-公制螺紋
I-英制螺紋
|
1.S-法蘭安裝軸采用雙密封；
2.省略時法蘭安裝軸采用單密封；
3.F-腳架安裝；
|
|
1.1-1型平鍵（標準型）
2.86-86型平鍵（加強型，20VQ無此型）
3.151-151型花鍵（僅用于20VQ）
4.11-11型花鍵（20VQ無此型）
|
| 25VQ
(32~67.5mL/r)
|
|
10、12、14、15、17、19、21
|
||||||
| 35VQ
(67.9~121.6mL/r)
|
|
25、30、32、35、38
|
||||||
| 45VQ
(138.7~237mL/r)
|
|
42、45、50、57、60、66、75
|
規格參數
| 系列號
|
代號
|
排量
|
最低轉速
rpm
|
使用抗磨液壓油或磷脂酸
|
使用水乙二醇
|
使用油包
水乳化液
|
||||
| mL/r
|
In3/r
|
最高轉速
|
最高使用壓力
|
最高轉速
|
最高使用壓力
|
最高轉速
|
最高使用壓力
|
|||
| 20VQ
|
2~14
|
7~45.9
|
0.43~2.8
|
600
|
2700
|
21
|
1500
|
16~14
|
1800
|
14
|
| 25VQ
|
10~21
|
32~67.5
|
1.95~4.12
|
2500~2700
|
1500
|
|||||
| 35VQ
|
21~38
|
67.9~121.6
|
4.14~7.42
|
2200
|
1200
|
16
|
||||
| 45VQ
|
42~75
|
138.7~237
|
8.46~14.46
|
17.5
|
||||||
相關解決方案
-
V系列葉片泵
- 采用子母葉片式結構，使該泵具有壓力高、流量大、體積小、運轉平穩、噪音低等特點。
-
VQ系列葉片泵
- 采用液壓平衡的子母葉片結構，使該泵具有壓力高、流量大、體積小、運轉平穩、噪音低等特點。
-
PFE系列柱銷式葉片泵
- 采用偏心柱銷式葉片結構，具有壓力高、流量大、體積小、運轉平穩、噪音低、效率高、壽命長等優點。
-
T6系列葉片泵
- 采用雙唇葉片設計，兩唇交替與定子接觸，葉片壽命是普通葉片的兩倍以上。
