功能用途
?把機械傳動中的動力機與工作機聯接起來，通過不同齒形和齒數的齒輪以不同級數傳動，用以傳遞扭矩，實現傳動比減速。
產品中心

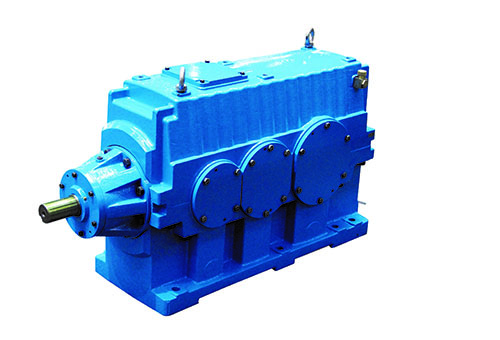

ZJMR系列減速器
替代進口系列減速器是通過引進、消化、吸收進口減速機技術，加入自己的特色元素，開發的互換進口減速機產品。該類減速機具有國產機的價格，進口機的性能，具有更高的性價比。
-
傳遞功率：40～525 kW
-
總傳動比：20～90
優勢特色
-
1st
特色5
?可與進口同類型減速器實現完全互換。
-
2nd
特色4
?先進的油循環技術：整體采用油池飛濺潤滑，齒輪為油浴潤滑。高速軸設計有潤滑油路，通過聚油池、油路孔引導至高速軸軸承處，其余軸承均對應有進油孔路及回油孔路，保證每個軸承的充分潤滑。通過在箱體上合理布置回油槽、回油孔，使?jié)櫥湍軌虺浞謱X輪進行潤滑并順暢的回油。
-
3rd
特色3
先進的組合密封結構：在骨架油封的外側增加軸向迷宮密封結構防止工作環境中的顆粒性物質進入接觸面磨損油封唇口，在骨架油封的內側增加徑向迷宮密封結構防止?jié)櫥椭械碾s質進入接觸面磨損油封唇口。
-
4th
特色2
?專門為重載負荷的應用而設計：齒輪輪采用20CrNi2MoA，根據結構合理選用材料，降低了成本。因螺傘輪模數增大，使整機安全性得到了提高。螺傘輪與軸相配合處采用過盈緊配合，也使零件的強度提高。對軸承游隙、保持架類型等細節進行了優化，使軸承的性能得到最大限度的發揮。
-
5th
特色1
?模塊化設計，高可靠性。
規格參數
Nominal Mechanical Power Ratings PN1 in kW M3R...額定機械功率PN1(kW)
|
|||||||||||||||||
Size 規格
|
n1 min-1
|
Nominal Ratio iN 公稱傳動比iN
|
|||||||||||||||
14
|
16
|
18
|
20
|
22.5
|
25
|
28
|
31.5
|
35.5
|
40
|
45
|
50
|
56
|
63
|
71
|
80
|
||
50
|
1800
|
減速器型號
|
|||||||||||||||
JS160
|
JS125
|
JS110
|
JS90
|
JS75
|
JS55
|
JS40
|
|||||||||||
376
|
376
|
376
|
324
|
303
|
288
|
259
|
238+
|
201+
|
177+
|
158+
|
136+
|
122+
|
108+
|
85.1+
|
76.0+
|
||
1500
|
減速器型號
|
||||||||||||||||
JS160
|
JS125
|
JS110
|
JS90
|
JS75
|
JS55
|
JS40
|
JS30
|
||||||||||
331
|
331
|
331
|
272
|
254+
|
242+
|
218+
|
201+
|
168+
|
148+
|
132+
|
115+
|
103+
|
92.1+
|
71.7+
|
64.0+
|
||
1200
|
減速器型號
|
||||||||||||||||
JS125
|
JS110
|
JS90
|
JS75
|
JS55
|
JS40
|
JS30
|
|||||||||||
283+
|
283+
|
279
|
220+
|
204+
|
196+
|
176+
|
162+
|
135+
|
119+
|
106+
|
93.0+
|
83.0+
|
74.6
|
58.1+
|
51.8+
|
||
1000
|
減速器型號
|
||||||||||||||||
JS125
|
JS110
|
JS90
|
JS75
|
JS55
|
JS40
|
JS30
|
|||||||||||
249+
|
249+
|
234+
|
185+
|
171+
|
165+
|
148+
|
137+
|
113+
|
99.5+
|
89.3+
|
78.3+
|
69.9+
|
62.8+
|
48.9+
|
43.7+
|
||
60
|
1800
|
減速器型號
|
|||||||||||||||
JS250
|
JS200
|
JS160
|
JS125
|
JS110
|
JS90
|
JS75
|
JS55
|
||||||||||
542
|
542
|
514
|
514
|
470
|
418
|
368
|
331
|
302
|
272+
|
248+
|
223+
|
199+
|
152+
|
137+
|
119+
|
||
1500
|
減速器型號
|
||||||||||||||||
JS250
|
JS200
|
JS160
|
JS125
|
JS110
|
JS90
|
JS75
|
JS55
|
||||||||||
467
|
467
|
453
|
437
|
395
|
352
|
309+
|
278+
|
254+
|
229+
|
209+
|
188+
|
167+
|
134+
|
115+
|
100+
|
||
1200
|
減速器型號
|
||||||||||||||||
JS160
|
JS125
|
JS110
|
JS90
|
JS75
|
JS55
|
JS40
|
|||||||||||
376
|
376
|
376
|
353+
|
320+
|
284+
|
250+
|
225+
|
206+
|
185+
|
169+
|
152+
|
135+
|
115+
|
92.4+
|
81.1+
|
||
1000
|
減速器型號
|
||||||||||||||||
JS160
|
JS125
|
JS110
|
JS90
|
JS75
|
JS55
|
JS40
|
JS30
|
||||||||||
315
|
315
|
315
|
297+
|
269+
|
239+
|
211+
|
189+
|
173+
|
156+
|
142+
|
128+
|
114+
|
101+
|
77.5+
|
68.3+
|
||
70
|
1800
|
減速器型號
|
|||||||||||||||
JS400
|
JS375
|
JS315
|
JS250
|
JS200
|
JS160
|
JS125
|
JS110
|
JS90
|
|||||||||
815*
|
815*
|
807*
|
751*
|
680*
|
609*
|
554*
|
505*
|
459*
|
410
|
372+
|
320+
|
294+
|
263+
|
234+
|
174+
|
||
1500
|
減速器型號
|
||||||||||||||||
JS375
|
JS315
|
JS250
|
JS200
|
JS160
|
JS125
|
JS110
|
JS90
|
JS75
|
|||||||||
718
|
718
|
711
|
661
|
599
|
511
|
466
|
424+
|
404+
|
360+
|
316+
|
269+
|
247+
|
221+
|
197+
|
147+
|
||
1200
|
減速器型號
|
||||||||||||||||
JS315
|
JS250
|
JS200
|
JS160
|
JS125
|
JS110
|
JS90
|
JS75
|
JS55
|
|||||||||
583
|
583
|
583
|
564
|
509
|
414+
|
377+
|
343+
|
326+
|
294+
|
254+
|
218+
|
200+
|
179+
|
159+
|
119+
|
||
1000
|
減速器型號
|
||||||||||||||||
JS250
|
JS200
|
JS160
|
JS125
|
JS110
|
JS90
|
JS75
|
JS55
|
||||||||||
485
|
485
|
485
|
478+
|
433+
|
348+
|
317+
|
289+
|
273+
|
246+
|
212+
|
183+
|
168+
|
151+
|
134+
|
100+
|
||
80
|
1800
|
減速器型號
|
|||||||||||||||
JS400
|
JS375
|
JS315
|
JS250
|
JS200
|
JS160
|
JS125
|
JS110
|
||||||||||
936*
|
936*
|
935*
|
912*
|
861*
|
774*
|
651*
|
617*
|
559*
|
501*
|
452
|
411
|
366+
|
306+
|
274+
|
232+
|
||
1500
|
減速器型號
|
||||||||||||||||
JS400
|
JS375
|
JS315
|
JS250
|
JS200
|
JS160
|
JS125
|
JS110
|
JS90
|
|||||||||
824
|
824
|
823
|
803
|
723
|
650
|
546
|
519
|
468+
|
421+
|
380+
|
346+
|
308+
|
258+
|
231+
|
195+
|
||
1200
|
減速器型號
|
||||||||||||||||
JS375
|
JS315
|
JS250
|
JS200
|
JS160
|
JS125
|
JS110
|
JS90
|
JS75
|
|||||||||
705
|
705
|
704
|
687
|
585
|
526
|
440+
|
420+
|
377+
|
341+
|
308+
|
280+
|
249+
|
209+
|
187+
|
158+
|
||
1000
|
減速器型號
|
||||||||||||||||
JS315
|
JS250
|
JS200
|
JS160
|
JS125
|
JS110
|
JS90
|
JS75
|
||||||||||
600+
|
600+
|
600+
|
600+
|
492+
|
442+
|
368+
|
353+
|
315+
|
287+
|
259+
|
236+
|
210+
|
176+
|
157+
|
133+
|
||
90
|
1800
|
減速器型號
|
|||||||||||||||
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
JS250
|
JS200
|
JS160
|
||||
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
516*
|
462+
|
394+
|
333+
|
315+
|
||
1500
|
減速器型號
|
||||||||||||||||
JS525
|
JS400
|
JS375
|
JS315
|
JS250
|
JS200
|
JS160
|
JS125
|
||||||||||
1099*
|
1099*
|
1086*
|
1015*
|
953*
|
866*
|
759*
|
678*
|
626*
|
562*
|
499*
|
434+
|
386+
|
332+
|
281+
|
265+
|
||
1200
|
減速器型號
|
||||||||||||||||
JS400
|
JS375
|
JS315
|
JS250
|
JS200
|
JS160
|
JS125
|
JS110
|
||||||||||
887
|
887
|
887
|
868
|
770
|
700
|
613+
|
548+
|
506+
|
454+
|
404+
|
350+
|
310+
|
268+
|
228+
|
214+
|
||
1000
|
減速器型號
|
||||||||||||||||
JS375
|
JS315
|
JS250
|
JS200
|
JS160
|
JS125
|
JS110
|
JS90
|
||||||||||
744
|
744
|
744
|
744
|
647
|
588+
|
516+
|
461+
|
426+
|
382+
|
339+
|
294+
|
259+
|
226+
|
192+
|
180+
|
||
*) Pressure lubrication is required /要求壓力潤滑 +）Bath lubrication is possible /可用浸油潤滑
|
|||||||||||||||||
功率：功率為額定值，使用系數Fs=1.0。減速器選擇見1.11頁
|
Power ratings: The ratings are nominal,service factor Fs=1.0.Selection of gear unit:see page 1.11-
|
||||||||||||||||
潤滑：除非另有說明，應當用飛濺潤滑。當使用功率PK1大于500kW時，建議減速器用壓力潤滑。
|
Lubrication: Splash lubrication is used,unless otherwise indicated.Pressure lubrication is highly recommended when the mechanical power rating PK1 is higher than 500kW.
|
||||||||||||||||
冷卻：如果使用功率PK1大于熱功率PT，要用人工冷卻。
|
Cooling: Additional cooling is required,when the mechanical Power rating PK1 is higher than the thermal rating PT.
|
||||||||||||||||
主要業績
產品銷往三一重裝、山西煤機、甘肅容和、、林州重機、神華神東、西北煤機、石家莊中煤、林州重機、內蒙伊東、大柳塔煤礦、西山煤電等。
獲獎情況
獲得國家實用新型專利和煤炭機械工業協會頒發的“五小創新成果三等獎”
